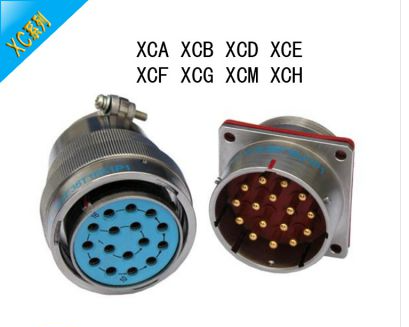

XC39F16K1D1/Z1P1+FJDP1線簧航空電連接器

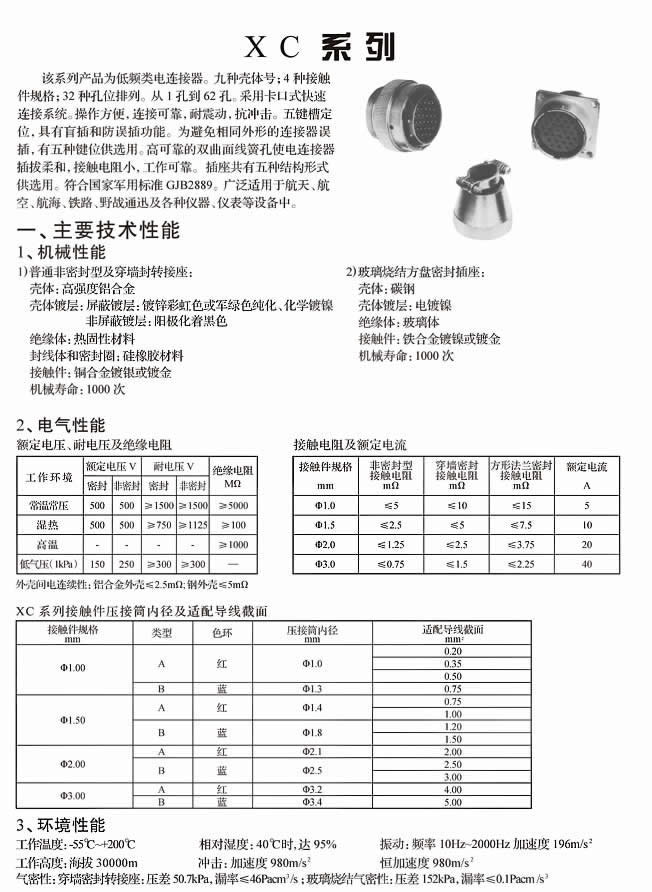

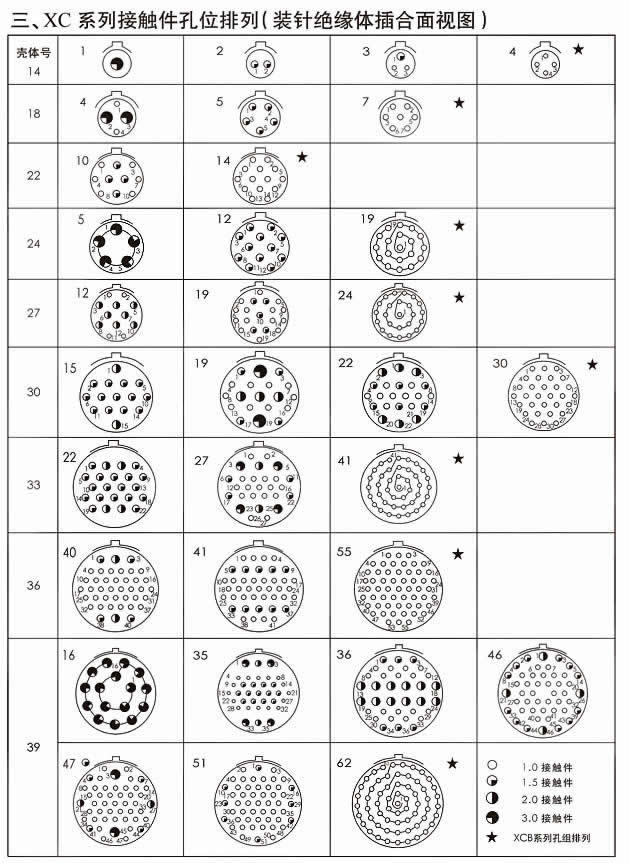

XC39F16K1D1/Z1P1+FJDP1線簧航空插頭為低頻類航空電連接器。九種殼體號,四種接觸件規格,32種孔位排列。從1孔到62孔。 采用卡口式快速連接系統。操作方便,連接可靠,耐震動,抗沖擊。五鍵槽定位,具有盲插和防誤插功能。為避免相同外形的連接器誤插,有五種鍵位供選用。高可靠的雙曲面線簧孔使電連接器插拔柔和,接觸電阻小,工作可靠。插座共有五種結構形式供選用。符合國家軍用標準GJB2889。廣泛適用于航天、航空、航海、鐵路、野戰通訊及各種儀器、儀表等設備中。 機械性能 1、普通非密封型及穿墻封轉接座 殼體:高強度鋁合金 殼體鍍層:屏蔽鍍層:鍍鋅彩虹色或軍綠色純化、化學鍍鎳 非屏蔽鍍層:陽極氧化著黑色 絕緣體:熱固型材料 封線體和密封圈:硅橡膠材料 接觸件:銅合金鍍銀或鍍金 機械生命:1000次 2、玻璃燒結方形法蘭盤密封插座 殼體:碳鋼 殼體鍍層:電鍍鎳 絕緣體:玻璃體 接觸件:鐵合金鍍鎳或鍍金 機械生命:1000次 環境性能 使用溫度:-55℃~+200℃ 振動:10Hz~2000Hz,加速度196m/s2 相對溫度:40℃時達95% 沖擊:加速度980m/s2 工作高度:海拔30000m 恒加速度:980m/s2 氣密性:穿墻密封轉接座:壓差50.7kPa,漏率≤46 kPacm3/s 玻璃燒氣密性:壓差152kPa漏率≤0.1 Pacm3/s XC系列航空接插件還具有較好的防潮濕、防鹽霧、防霉菌、防淋雨、防沙塵等性能。
